浅谈铝合金热处理过程及制程要点

2020-07-23 10:58:19

次

铝合金热处理

此制程的意图是为了使多量可使用之硬化元素，如铜、镁、锌或多溶解合固体而变成固熔体须于高温535度--550度之间坚持一段满足长的时刻6-8小时，而获得较于均质的固溶体。1.铝合金固溶温度，铝合金轮圈固溶态点为530度，溶解点为555度，超此温度开端熔解淅成铝水。

铝合金热处理制程关键:

A.升温时首将风车冷却水先敞开流畅后，再全开风车工作温度设定，燃烧情况进炉时(铸件摆放A面朝上，制止A面朝下(固溶处理时))

B.固溶时效处理条件545度*8H+130度*6H温度须稳定均温，依轮圈设计强度、材料、特性、测验决议。

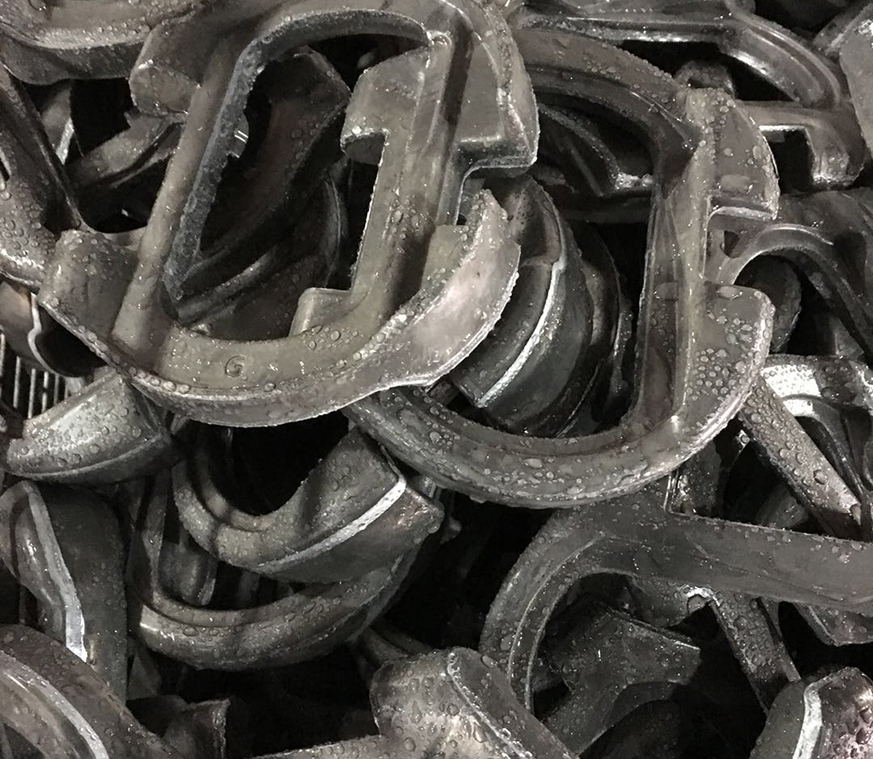

C.淬水温度60度--80度水温，铸件较不易变形，淬水时刻由门上开端计进，至上层铸件全泡到水为准，时刻16秒---20秒完成瞬间淬水适合。

D.固溶处理后全检项目，变形检查，整形，打钢字防备质异常追踪，时效后每台车上下层各测一只铸件硬度，值在65-75HB。合作接连自动作业与高温作业相同，预先出炉之后再进炉，按计时器所设定之时刻定时进出炉作业。

联系方式
